??適用范圍:
??本閥門主要用于火力發電企業的粉煤灰氣力輸送系統中,做進、出料閥、透氣閥、平衡閥、排氣閥、排堵閥,也可用作管路切換閥和卸灰閥。同時也可適用于水泥、礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。
??產品特點:
??本閥門通過旋轉軸帶動閥板運動,使得閥門開關動作時的運動力為旋轉運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸,較大延長了氣動執行機構的使用壽命。同時新穎獨特的設計很好的解決了同類閥門軸密封處物料外漏的情況。閥體采用精密鑄鋼件,密封填料采用耐磨耐高溫氟橡膠密封件,閥板與閥座間密封面采用耐磨硬質合金材料或耐磨增韌結構陶瓷,表面光滑,硬度可達60~70HRC,解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題,使用壽命比普通材料閥門長5-10倍,為用戶帶來理想的使用效果和經濟效益,較大提高了設備運行的安全性、穩定性。
??本閥具有密封性能好、耐磨性強、耐高溫、開關無卡瑟現象、無卡灰或積灰現象、使用壽命長等特點。
??工作原理:
??那氣動執行機構通過轉軸和擺臂使得閥板轉動,閥板與密封面之間加載螺旋壓縮彈簧,彈簧力始終使閥板密封面與密封環面緊密貼合,且又允許閥板在垂直方向移動,從而有助于補償閥門零部件的熱脹冷縮,并能克眼任何背壓變化對密封的影響,還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力之差使得閥板能在啟閉過程中產生自轉,此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點,使得這種閥門具有超長的使用壽命,為您的系統安全運行提供了可靠的保證。
??技術參數:
??公稱通徑:DN40—DN350(也可根據客戶需要定制)
??公稱壓力:1.0—1.6MPa
??氣動執行器工作壓力:0.3—0.6MPa
??適用溫度:≤200℃(另有耐高溫型比較高可耐400℃高溫)
??適用介質:粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。
??適用范圍:1、火力發電廠干灰系統(用做進、出料閥、透氣閥、平衡閥、排氣閥、排堵閥、卸灰閥)。
??2、水泥、 化工、冶金、造紙、制藥等行業中散狀物料輸送系統。
??3、各類有磨損的介質在管道上作啟閉之用。

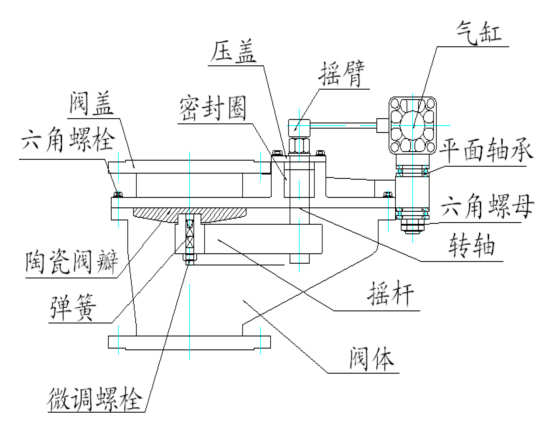

??擺動閥零部件名稱圖:

??擺動閥安裝使用與維修保養注意事項:
??歡迎您選用本公司產品。為了延長使用壽命,提高工作效益,本閥門在安裝時切勿碰壞氣缸,水平安裝在倉泵上即可。
??1、請置于干燥清潔的室內。長期存放后應先清潔后安裝,并檢查各螺栓是否有松動現象。
??2、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
??3、嚴禁裝上閥門后施焊法蘭,以免損壞閥門密封圈。管道間預留的閥門安裝距離應適當,法蘭兩邊加墊片。安裝應保證閥門工作、維修、更換上方便。
??4、兩管道中心與閥門通徑中心應保持同軸,法蘭面應平整,不允許法蘭面有較大的偏斜,以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。
??5、裝卸過程中,吊索不允許用于氣缸及活塞桿上。
??6、本閥門返回迅號采用進口電感磁性開關二線制,通過負載本迅號線可適應直流、交流均可。
??擺動閥可能發生的故障及解決方法:
|
故障現象 |
產生原因 |
預防及解決方法 |
|
閥門不動作或開關不到位 |
1、氣源壓力不夠 |
增大氣源壓力 |
|
2、氣缸缸筒是否損壞 |
檢查缸筒是否失圓,如損壞更換缸筒 |
|
|
3、電磁閥或行程開關信號故障 |
檢查或更換電磁閥、行程開關 |
|
|
4、閥體與閥板間(閥腔內)卡有污垢物、積灰 |
清洗修整去除污垢 延長空送時間 |
|
|
5、密封圈壓得過緊或歪斜 |
調整填料壓蓋上的調節螺母,在閥桿上添加潤滑油 |
|
|
填料處滲漏 |
1、填料未壓緊 |
旋緊填料壓蓋上的調節螺母 |
|
2、填料磨損 |
更換填料(同時請檢查閥桿是否磨損) |
|
|
閥體與中間體間滲漏 |
1、閥體上螺母未旋緊或松緊不勻 |
調整螺母 |
|
2、墊片損壞或有污物 |
更換墊片,去除污垢 |
|
|
密封面滲漏 |
1、閥板關閉不到位 |
調整閥桿及圓螺母 |
|
2、密封面磨損或有污物 |
1、研磨密封面、去除污垢 2、更換閥板、閥座 |
??1、訂貨前未選定型號,請您提供相應的技術參數,如:管道通徑,介質種類,介質溫度,工作壓力,連接方式,安裝方式,環境溫度,及其他特殊功能要求,我們會及時與您溝通落實相應的型號。
??2、由設計院或單位部門選定我公司產品的,按照指定型號與我公司訂購,同時也需提供相應的技術參數。
??3、使用工況非常重要或管路系統比較復雜時,請您務必提供管路安裝示意圖及詳細的參數,由雙方共同溝通審核把關。
